Korozija je še vedno ena največjih težav s konstrukcijami po vsem svetu. Cevovodi, ploščadi na morju, skladiščni rezervoarji in druge morske strukture se vedno spopadajo z električno degradacijo, zaradi česar so lahko manj varni in učinkoviti. Sistemi katodne zaščite so postali najboljši način za zaustavitev te škode inmmo titanova anodaje v središču mnogih sodobnih instalacij. To je tehnološka izboljšava, ki je spremenila način, kako podjetja varujejo svoja najpomembnejša sredstva.
Inženirji in upravitelji zgradb se lahko bolje odločijo glede dolgoročne-varnosti sredstev, ko razumejo znanost, ki stoji za temi specializiranimi elektrodami, kako so izdelane in kako se uporabljajo. Ta podroben vodnik govori o tehničnih osnovah in koristnih prednostih uporabe tehnologije mmo titanove anode za katodno zaščito na številnih različnih področjih.

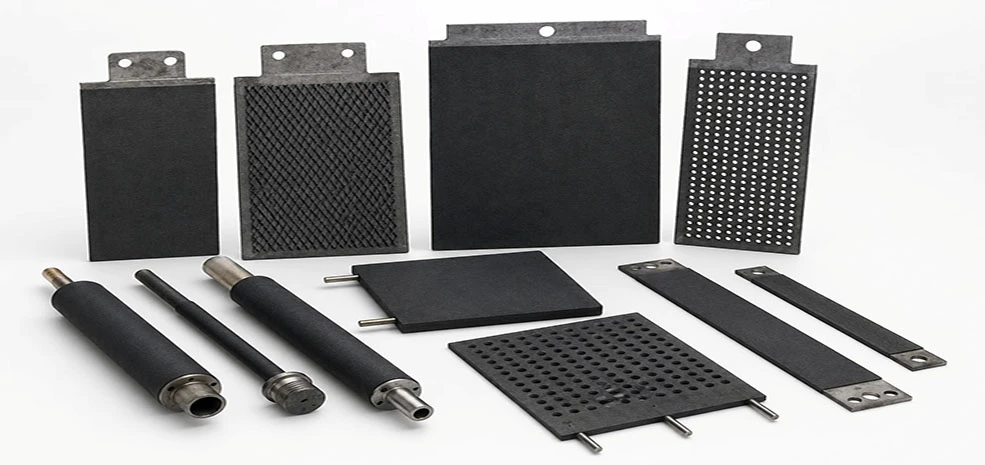

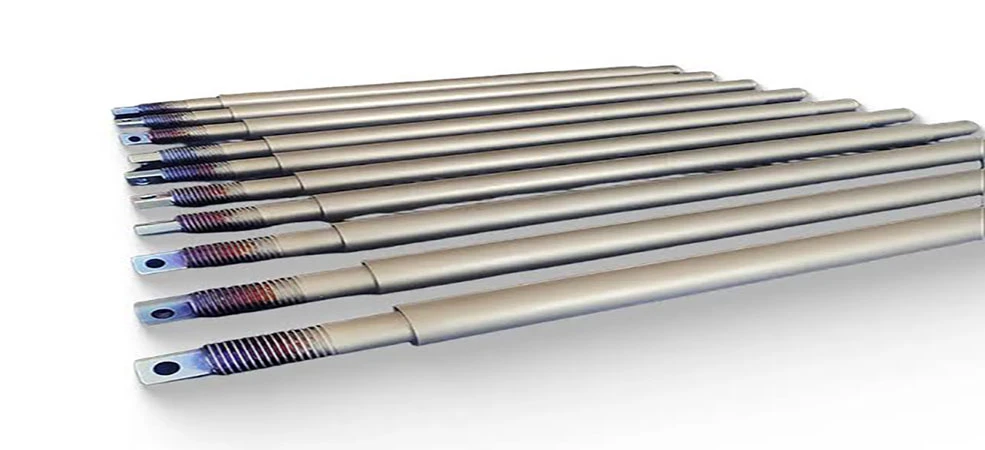

MMO titanova anoda

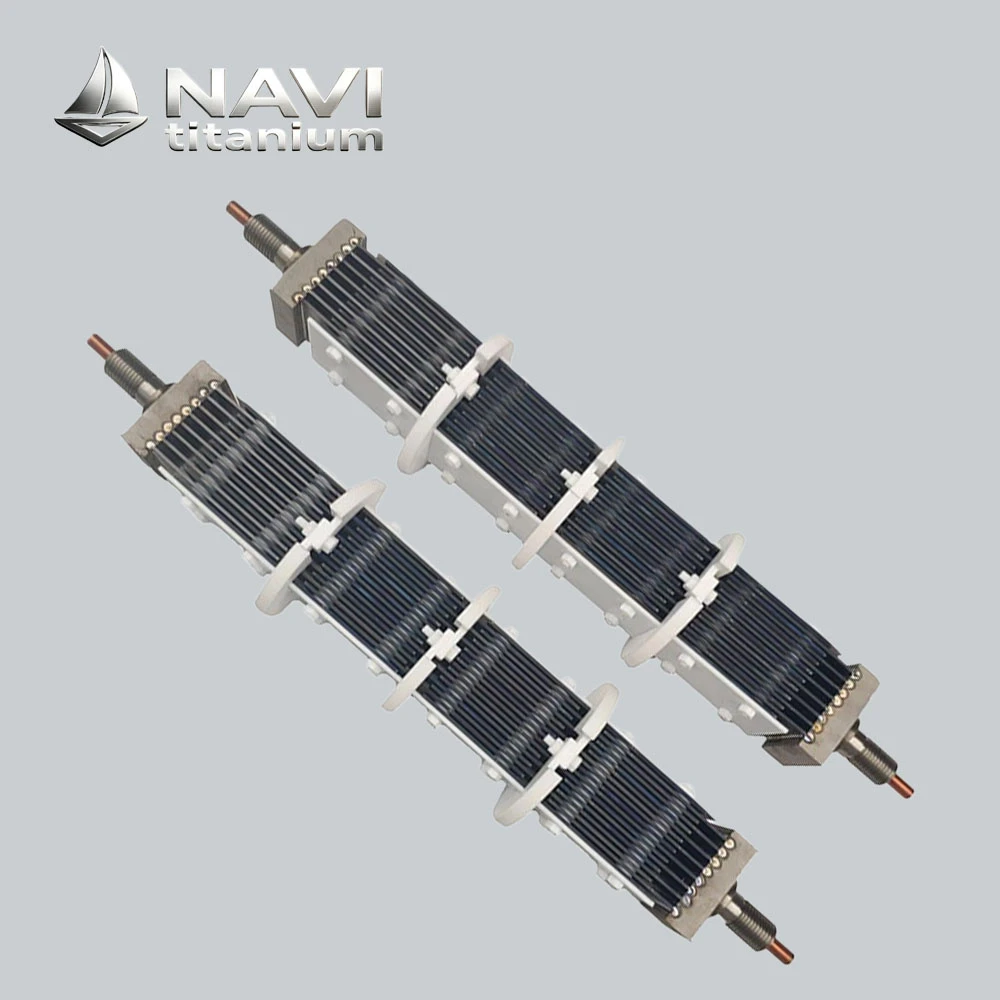

1.Specifikacija
Splošne oblike: plošča, palica, mreža, cev ali prilagoditev
Prevleka: klasična formula IrO2-Ta2O5, Ru-Ir, Pt ali prilagoditev
Elektrokemijska reakcija: reakcija sproščanja kisika/klora/vodika
Notranja koda: NAVI-1-001
Blagovna znamka: NAVI Titanium®
Osnovni material: čisti titan Gr1
Napredna področja NAVI: PEM, PCB, čiščenje odpadne vode itd.
2. Vodnik za nakup
(1) Postopek
NAVI Titanium (od leta 2008) lahko obdeluje po vaših načrtih
(2) Brezplačni vzorec
Brezplačni vzorec NAVI Titanium za splošne specifikacije
(3) Tehnološka podpora
Profesionalna storitev-za-eno, oblikovanje brezplačno, dobrodošli, da nas kontaktirate
MMO postopek izdelave titanove anode za dolgoročne-aplikacije katodne zaščite
Metode priprave podlage in površinske obdelave
Visoko-zmogljive mmo titanove anode se začnejo s skrbno pripravo podlage. Proizvajalci izberejo titan stopnje 1 in 2 zaradi njihovih inženirskih lastnosti in odpornosti proti koroziji. Titanova površina je podvržena temeljitemu čiščenju-alkalnemu razmaščevanju, ki mu sledi kislinsko jedkanje s klorovodikovo ali oksalno kislino. Površinska hrapavost s peskanjem ali kemičnim jedkanjem ustvari mikroskopske nepravilnosti, poveča aktivno površino za 30–50 % in zagotovi mehanske pritrdilne točke za oprijem premaza. Profilometrija meri površinsko hrapavost, medtem ko preskusi vodoodpornosti preverjajo čistočo, kar zagotavlja dosledno kakovost v proizvodnih serijah.
Nanos premazov in tehnike toplotne razgradnje
Vrhunske katodne zaščitne anode uporabljajo prevleke iz mešanih kovinskih oksidov. Tehniki pripravijo predhodne raztopine z natančnimi razmerji soli plemenitih kovin-običajno iridijevih, rutenijevih in tantalovih oksidov v kislih nosilcih. Metode nanašanja vključujejo čopič, pršenje ali nanos s potapljanjem, odvisno od geometrije podlage. Vsaka plast se posuši na 2–3 mikrometre, kar zahteva več ciklov, da se doseže skupna debelina 8–15 mikrometrov. Računalniško-nadzorovane pečice pri 450–550 stopinjah termično razgradijo predhodnike med aplikacijami in pretvorijo kovinske soli v oksidne oblike, kristalografsko vezane na titan. Nadzorovani oksidacijski pogoji zagotavljajo popolno pretvorbo, hkrati pa preprečujejo oksidacijo substrata.

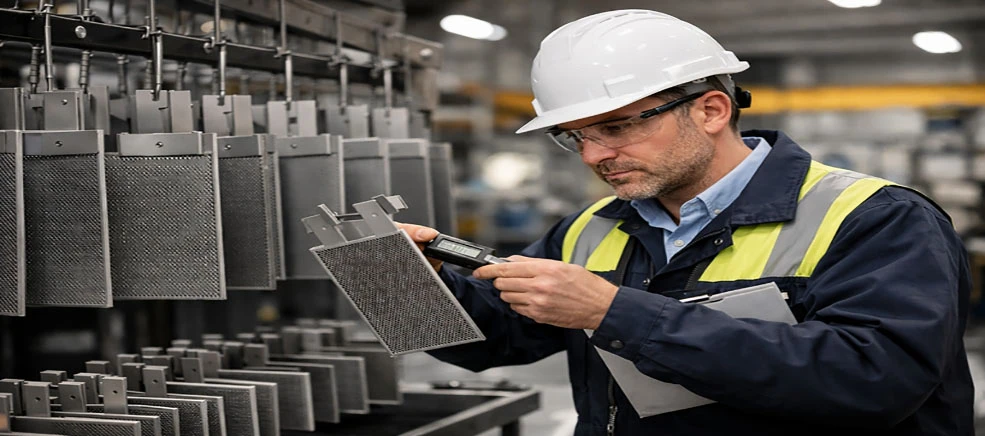

Standardi preverjanja kakovosti in testiranja delovanja
Končane anode so pred odpremo podvržene obsežnemu testiranju. Pospešeno preskušanje življenjske dobe podvrže vzorce povišani gostoti toka v-podobnih raztopinah morske vode, kar predvideva življenjsko dobo z ekstrapolacijo stopnje obrabe prevleke. Elektrokemijska impedančna spektroskopija zagotavlja podrobne podatke o učinkovitosti prevleke in meritve medfaznega upora. Rentgenska fluorescenca ali kulometrija preveri debelino prevleke znotraj sprejemljivih toleranc. Preizkušanje adhezije z metodami traku, upogibanja ali odvleka-meri prevleko-trdnost oprijema podlage-vrednosti nad 10 MPa kažejo na kakovostne anode. Vsaka serija vključuje potrdila o skladnosti in podatke o zmogljivosti, ki podpirajo načrtovanje namestitve.
Kako premaz MMO izboljša elektrokemično stabilnost pri zaščiti podzemnih cevovodov?

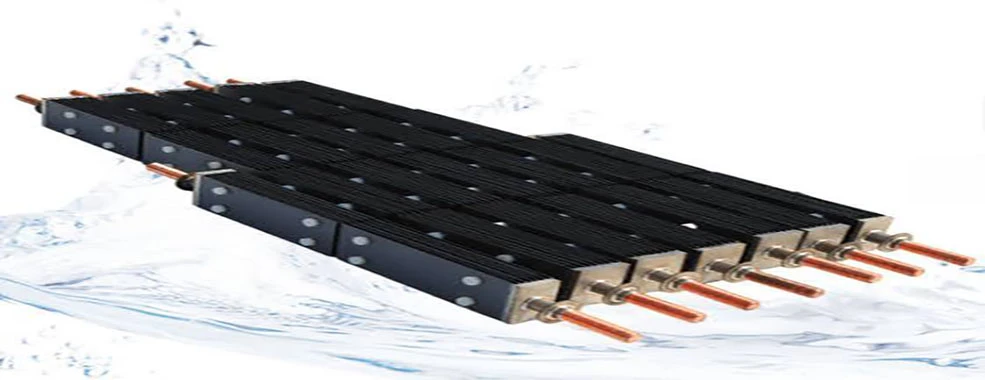

Katalitske lastnosti in mehanizmi za sproščanje kisika
MMO titanova anoda tehnologija se odlikuje po katodni zaščiti s katalitičnimi lastnostmi mešanega kovinskega oksida. Na površini prevleke se razvija kisik namesto oksidacije titana, ki bi hitro razgradila gole elektrode. Kristali iridijevega in rutenijevega oksida zagotavljajo mesta za pritrditev molekule vode, cepitev in rekombinacijo kot kisikov plin. Ta katalitični proces omogoča stalen pretok toka pri delovnih napetostih pod pragovi poškodbe titana. Več-komponentni oksidni sistem porazdeli tok na milijarde aktivnih mest, s čimer preprečuje lokalizirana vroča mesta in neenakomerno degradacijo za stabilno delovanje skozi desetletja.
Trenutni vzorci porazdelitve v prstnih okoljih
Tla predstavljajo zahtevne pogoje s spremenljivo upornostjo in spreminjajočo se kemijo. Titanove anode MMO odlikujejo vrhunska zmožnost-predajanja toka, ki projicira zaščitne tokove na velike razdalje. Nizki obratovalni potenciali zmanjšujejo zahteve po pogonski napetosti, kar omogoča učinkovito delovanje usmernika, hkrati pa ščiti oddaljene odseke cevovoda. Oblikovalci optimizirajo postavitve anodnih postelj z manj prodori v tla kot običajni materiali. Horizontalno usmerjeno vrtanje v kombinaciji s porazdeljenimi sistemi MMO zagotavlja učinkovito zaščito v različnih vrstah tal. Podatki s terena potrjujejo enotnejše potencialne profile s sistemi MMO v primerjavi z alternativnimi tehnologijami.
Dolgotrajna-zmogljivost v agresivnih podzemnih pogojih
Podtalnica in prst vsebujeta kisline, alkalije, kloride in sulfate, ki napadajo anode. Prevleke MMO izkazujejo izjemno kemično inertnost pri pH 0–14 in ohranjajo učinkovitost tako v kislih industrijskih tleh kot v alkalnih puščavah. Titanov substrat zagotavlja strukturno podporo in dodatno odpornost proti koroziji-kloridni ioni povečajo prevodnost raztopine, ne da bi pri tem napadli površino anode. Anode MMO prenesejo temperaturna nihanja in cikle zamrzovanja-taljenja z minimalnim učinkom. Inštalacije, ki se približujejo 30-im letom, še naprej zagotavljajo projektne trenutne rezultate z minimalno degradacijo, kar podpira analize stroškov življenjskega cikla, ki dajejo prednost tehnologiji MMO.
Materialna sestava in spektralno testiranje MMO anod v zaščitnih sistemih
Elementna analiza in identifikacija oksidne faze
Napredne analitične tehnike razkrivajo znanost o materialih za-visoko zmogljivimi anodami. Rentgenska fotoelektronska spektroskopija zagotavlja-površinsko občutljive podatke o kemični sestavi, ugotavljanje oksidacijskih stanj žlahtnih kovin in odkrivanje onesnaževalcev. Vrstična elektronska mikroskopija z energijsko-disperzijsko rentgensko-spektroskopijo preslika porazdelitev elementov po prečnih-prerezih prevleke-kakovostni MMO premazi kažejo enotno porazdelitev plemenitih kovin. Rentgenska difrakcija identificira kristalografske faze, vključno z rutilnimi strukturami RuO₂ in IrO₂, ki zagotavljajo potrebno prevodnost in aktivnost. Proizvajalci te metode uporabljajo za razvoj izdelkov in nadzor kakovosti.

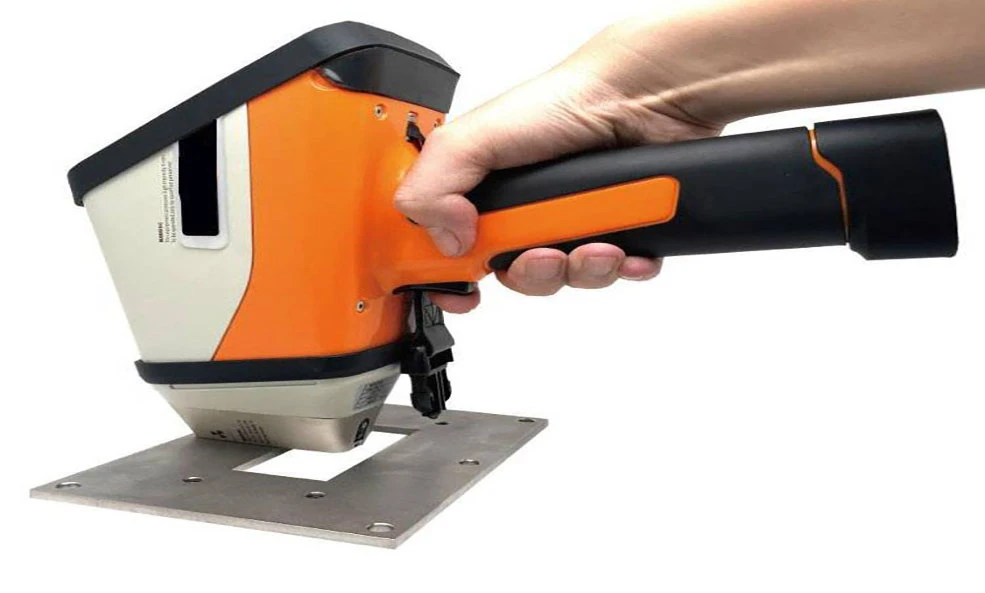

Merjenje debeline prevleke in ocena enakomernosti
Natančen nadzor debeline premaza vpliva na-stroškovno učinkovitost in življenjsko dobo. Rentgenska fluorescenčna spektroskopija zagotavlja ne-destruktivno merjenje debeline z mikrometrsko natančnostjo, kar omogoča končni pregled anode. Več površinskih meritev ustvari zemljevide debeline, ki razkrivajo nepravilnosti pri nanosu. Kulometrična redukcija zagotavlja destruktivno testiranje, ki meri maso prevleke z nadzorovanim elektrokemičnim odstranjevanjem, kar je povezano z napovedmi življenjske dobe. Statistična kontrola procesa spremlja variacije debeline med proizvodnimi serijami. Enotnost se je izkazala za ključnega pomena za kompleksne geometrije-dokumentirana konsistentnost znotraj ±15 % na vseh površinah predstavlja najboljšo prakso v panogi.

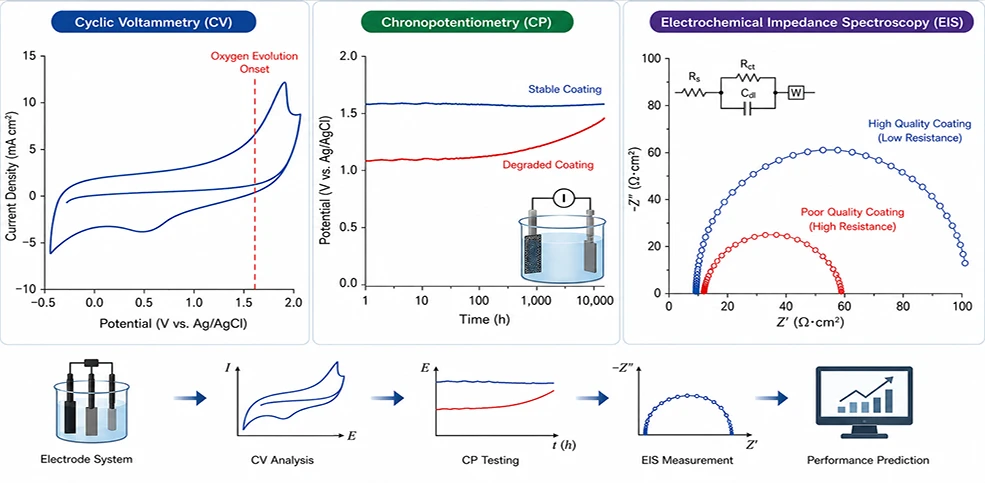

Elektrokemična karakterizacija in napoved delovanja
Ciklična voltametrija razkrije elektrokemični odziv prevleke MMO v potencialnih območjih, s čimer identificira začetek sproščanja kisika in potrdi odsotnost neželenih stranskih reakcij. Te meritve ustvarjajo značilne tokovne-napetostne prstne odtise, ki kažejo na kakovost premaza. Kronopotenciometrija uporablja stalne tokovne obremenitve, medtem ko spremlja potencialne spremembe skozi čas in simulira leta delovanja na terenu v pospešenih pogojih. Stabilni obratovalni potenciali kažejo na obstojnost premaza, medtem ko potencialni odmik signalizira degradacijo. Elektrokemična impedančna spektroskopija meri medfazni upor prevleke-raztopine, kar kaže na učinkovitost prenosa naboja za minimalno izgubo energije med delovanjem.
Preskušanje mehanske obremenitve in okoljskih obremenitev titanovih anod MMO
Toplotno kroženje in ocena temperaturne odpornosti
Anode,-nameščene na terenu, doživljajo skrajne temperaturne skrajnosti od-zim pod ničlo do najvišjih poletnih temperatur. Laboratorijski termični cikel med -40 stopinjami in +80 stopinjami razkrije razpoke prevleke ali razslojevanje zaradi diferencialne toplotne ekspanzije. Preizkusi izpostavljenosti visokim-temperaturam pri 150 stopinjah -precej nad običajnim delovanjem potrjujejo strukturno celovitost prevleke MMO in zadrževanje katalitične aktivnosti. Odpornost na toplotne udarce se izkaže za kritično za naprave v območju plimovanja, ki prehajajo med izpostavljenostjo zraku in potopitvijo v morsko vodo. Kakovostne MMO anode prenesejo na stotine ciklov toplotnega udara brez degradacije, kar potrjuje primernost za zahtevne pomorske aplikacije.
Testiranje odpornosti na mehanske udarce in obrabo
Anode so med transportom, rokovanjem in namestitvijo izpostavljene mehanskim obremenitvam. Preizkus padca s standardne višine na trde površine simulira napačno logistično ravnanje-povečani pregled razkrije, ali so sistemi premazov odporni na lomljenje ali razslojevanje. Testiranje odpornosti proti obrabi uporablja standardizirane postopke z abrazivnimi materiali, ki pridejo v stik s površinami anod pod nadzorovanim tlakom. Meritve izgube mase kažejo na obstojnost premaza, pri čemer vrhunski izdelki kažejo minimalno obrabo. Preizkušanje upogiba uporablja upogibne obremenitve za podolgovate anode in meri toleranco deformacije pred razpadom prevleke. Merilniki napetosti kvantificirajo deformacijo med preskušanjem in določajo meje varnega ravnanja.
Validacija izpostavljenosti kemikalijam in pH odpornosti
Agresivna kemična okolja pospešijo procese razgradnje. Odpornost premaza je potrjena s potopitvijo v koncentrirane kisline, alkalije in oksidativne raztopine.MMO titanove anodeohranja učinkovitost v razponih pH od močno kislega (pH 1) do močno bazičnega (pH 13). Obremenitveno testiranje klorida izpostavi anode koncentriranim raztopinam natrijevega klorida pri povišanih temperaturah-pravilno izdelane anode po tisočih urah pokažejo minimalne spremembe. Preizkušanje izpostavljenosti sulfidom z uporabo raztopin s koncentracijami, ki presegajo pogoje na terenu, potrjuje, da anode MMO ohranjajo delovanje tam, kjer bi drugi materiali odpovedali.
Industrijske uporabe titanovih anod MMO v zaščiti morja in infrastrukture
Zaščita morske ploščadi in podvodnega cevovoda
Morsko okolje predstavlja najzahtevnejše pogoje katodne zaščite. Morske platforme se zanašajo na sedanje sisteme MMO s titanovo anodo, ki ščitijo strukture plaščev in podvodno opremo. Anodne sani so nameščene na morskem dnu, nadzorovane prek izoliranih kablov iz usmernikov ploščadi. Dimenzijska stabilnost se izkaže za posebno dragoceno pri podvodnih aplikacijah, kjer zamenjava zahteva draga intervencijska plovila. Pravilno dimenzionirani sistemi zagotavljajo desetletja zaščite brez vzdrževanja, kar bistveno zmanjša stroške življenjskega cikla. Porazdeljeni anodni sistemi ščitijo podmorske cevovode, s sistemi za spremljanje, ki omogočajo prilagajanje izhodne moči usmernika za optimalno zaščito.
Občinska vodna infrastruktura in aplikacije za shranjevanje rezervoarjev
Omrežja, ki dobavljajo pitno vodo in zbirajo smeti, imajo na tisoče kilometrov podzemnih kovinskih cevi, ki jih je treba zaščititi pred korozijo. Za nove zgradbe in popravila komunalni inženirji vedno bolj povprašujejo po impresioniranih sedanjih sistemih katodne zaščite z mmo titanovimi anodami. Ti sistemi preprečujejo rjavenje cevovodov iz nodularne litine, jekla in litega železa na tleh, medtem ko čiščenje z vodo ohranja notranjost cevi celovito.
Za uporabo v mestih se na zemljiščih običajno uporabljajo globoke navpične anode ali horizontalni porazdeljeni sistemi, ki temeljijo na tleh in-pravi-poti, ki je na voljo. Tehnologija MMO načrtovalcem omogoča zmanjšanje velikosti tlorisnih odtisov, kar zniža stroške nakupa zemljišča in pospeši postopek pridobivanja dovoljenj. Zaradi omejenih proračunov in usposobljenega osebja nizke potrebe po vzdrževanju dobro delujejo z omejenimi sredstvi mesta.
Občinska vodna infrastruktura in aplikacije za shranjevanje rezervoarjev
Rezervoarji za vodo in dvignjeni ribniki uporabljajo notranje katodne zaščitne sisteme, ki pokrivajo notranjost jeklene lupine z MMO anodami, ki so obešene ali pritrjene na dno. Ker ti sistemi delujejo s pitno vodo, potrebujejo anodne materiale, ki ne bodo prepuščali kontaminantov ali pomagali živim bitjem rasti. Titan je neškodljiv, premazi MMO s certifikatom NSF- pa so varni in uporabni za zaščito, ne da bi vplivali na standarde kakovosti vode.
Mostna infrastruktura in armiranobetonska zaščita
Prometna infrastruktura se hitreje kvari, ker vanjo zaradi uporabe soli za odmrzovanje in izpostavljenosti slani vodi pride klorid. Armiranobetonski mostovi, stebri in podkonstrukcije lahko rjavijo, kar poruši konstrukcijo in povzroči luščenje betona. Sistemi katodne zaščite, ki uporabljajo tehnologijo mmo titanove anode, so postali uporabni načini za popravilo zgradb in njihovo življenjsko dobo več desetletij.
Vgrajeni anodni sistemi postavijo mrežo MMO ali izolirane anode v betonske plošče, ki se uporabljajo za pritrditev krovov. Te -razprte anode so povezane z usmerniki, ki ščitijo mrežo armaturnih palic spodaj z obrambnimi tokovi. Sistemske zasnove morajo združevati potrebo po distribuciji moči z omejitvami glede ohranjanja alkalnosti betona in ustvarjanja vodika. Ko so sistemi narejeni pravilno, preprečijo nastajanje rje, ne da bi poškodovali betonsko matrico.
Mostna infrastruktura in armiranobetonska zaščita
Podkonstrukcije morskih mostov, ki uporabljajo sisteme impresioniranega toka, imajo pogosto zunanje MMO anode, ki so prilepljene na beton ali lebdijo v vodi okoli pomolov in stebrov. Te naprave varujejo ogromne betonske zgradbe, ker popravilo-ne bi bilo stroškovno učinkovito. Orodja za spremljanje spremljajo, kako dobro deluje sistem, tako da merijo referenčne elektrode in redno preverjajo strukturo, da ugotovijo, ali je poškodba prenehala.
Zaključek
Razvojmmo titanova anodasistemov kot tehnološke izboljšave popolnoma spremenila področje inženiringa katodne zaščite v vseh podjetjih. Te visoko-tehnološke elektrode uporabljajo znanost o materialih, elektrokemijo in natančno proizvodnjo za zaščito vitalnih infrastrukturnih sredstev na način, kot ga še ni bilo. Razumevanje, kako so materiali izdelani, kako delujejo elektrokemično in kako jih je treba uporabljati, pomaga inženirjem in upraviteljem stavb pri-stroškovno učinkovitih načinih za zaščito sredstev, zaradi katerih so varnejša in trajajo dlje.
mmo titanove anode zagotavljajo stabilno, dolgoročno-varnost z majhnimi potrebami po vzdrževanju za platforme na morju, ki so nenehno izpostavljene morski vodi, in podzemne cevi, ki potekajo skozi različne pogoje tal. Te posebne elektrode so dobre za težka dela, kjer navadni materiali ne delujejo, ker so stabilne velikosti, ne reagirajo slabo s kemikalijami in dobro delujejo kot katalizatorji. Dokler podjetja skrbijo za varno in-trajno delovanje sredstev, bo imela izboljšana tehnologija katodne zaščite še večjo vlogo.
pogosta vprašanja
1. Kakšno življenjsko dobo lahko pričakujem od titanovih anod MMO v tipičnih aplikacijah katodne zaščite?
+
-
Kaj mislite, kako dolgo bodo zdržale mmo titanove anode pri uporabi za običajno katodno zaščito? Življenjska doba je odvisna od gostote delovnega toka in pogojev okolja, vendar sistemi, ki so pravilno zgrajeni, običajno delujejo neprekinjeno 20 do 30 let. Pospešeni testi v laboratoriju in namestitve na terenu, ki segajo v osemdeseta leta prejšnjega stoletja, podpirajo te napovedi o dolgi življenjski dobi. Kakovostni premazi MMO porabijo med 10 in 50 mg na a-leto, kar vam omogoča, da ugotovite natančno življenjsko dobo na podlagi debeline premaza in načrtovanega pretoka toka. Večino časa konzervativne metode načrtovanja zahtevajo obremenitve premaza, ki zagotavljajo 150 do 200 % varnostne rezerve nad minimalnimi standardi življenjske dobe.
2. Kakšne so titanove anode MMO v primerjavi s tradicionalnimi galvanskimi anodami za zaščito cevovodov?
+
-
Kakšne so mmo titanove anode za zaščito cevovodov v primerjavi z galvanskimi anodami, ki se uporabljajo že dolgo? mmo titanove anode delujejo kot sistemi z vtisnjenim tokom, ki potrebujejo napajanje iz zunanjih virov. Po drugi strani pa galvanske anode ustvarijo zaščitni tok tako, da same porabijo energijo, tako da ne potrebujejo energije iz zunanjih virov. Ko se v sistemih z vtisnjenim tokom uporabljajo anode MMO, je izhodni tok na anodo veliko višji. To pomeni, da je večje zgradbe mogoče zaščititi z manj vgradnimi točkami. MMO anode delujejo enako, dokler se uporabljajo, ker se njihove dimenzije ne spreminjajo. Po drugi strani pa galvanske anode izgubijo velikost in pretok toka, ko jih porabijo. Analiza stroškov življenjskega cikla pogosto priporoča impresionirane trenutne sisteme za velike zgradbe, čeprav njihova namestitev na začetku stane več. To še posebej velja, če je zamenjava anode težko izvedljiva ali stane veliko denarja.
3. Ali lahko titanove anode MMO učinkovito delujejo v okoljih z nizko{1}}prevodnostjo tal?
+
-
Vprašanje: Ali lahko mmo titanove anode dobro delujejo v tleh z nizko prevodnostjo? Anode MMO delujejo dobro v širokem razponu ravni upornosti, vendar je treba pri načrtovanju sistema in ugotavljanju pogonskih napetosti in tokovnih tokov upoštevati prevodnost zemlje. Tla z nizko upornostjo, manjšo od 1000 ohmov-cm, omogočajo delovanje preprostih zasnov anodnih postelj s standardnimi postavitvami. Da bi dobili dovolj toka za pretok skozi tla z večjim uporom, boste morda potrebovali globoke navpične anode, boljše materiale za zasipavanje ali razpršene anodne sisteme. Boljša zmožnost tehnologije MMO za oddajanje toka ji daje prednost pri težkih nastavitvah visoke-upornosti v primerjavi z drugimi anodnimi materiali, ki potrebujejo višje delovne potenciale. Pogoji ekstremne upornosti nad 10.000 ohmov-cm se lahko spopadejo s posebnimi anodnimi konfiguracijami, kot so neprekinjene žične anode ali aktivni mrežni sistemi iz titana.
Zakaj izbrati NAVI Titanium kot zaupanja vrednega dobavitelja titanove anode MMO?
Ko zaščita vaše infrastrukture temelji na visoko-zmogljivih in zanesljivih delih, je sodelovanje s strokovnim dobaviteljem mmo titanovih anod ključna razlika med dobro varnostjo in odličnimi-dolgoročnimi rezultati. NAVI Titanium že več kot 15 let izdeluje-kakovostne sisteme katodne zaščite, ki izpolnjujejo najstrožje mednarodne standarde. Naši 100.000{8}}kvadratnih-metrov-proizvodni obrati s certifikatom GMP- so pridobili certifikate US-FDA, EU-GMP, PMDA in drugih znanih regulativnih organov, kar dokazuje, da smo vedno predani odličnosti kakovosti.
Smo odobreni ponudnik za 24-znanih podjetij po vsem svetu, ki se ukvarjajo z elektrokemijo, čiščenjem vode, kemično predelavo in pomorskim inženiringom. Naš temeljit postopek zagotavljanja kakovosti uporablja tri stopnje preverjanja: testiranje v obratu, analizo neodvisnega oddelka za zagotavljanje kakovosti/QC in certificiranje tretje osebe s strani priznane agencije. Ta strogi postopek zagotavlja, da vsaka pošiljka anod izpolnjuje zahteve, in nudimo celotno politiko vračila za vse blago, ki jih ne izpolnjuje. Naš model poštene cene pri NAVI Titanium ohranja naše stopnje dobička pod nadzorom, hkrati pa še vedno ponuja konkurenčno vrednost. Poleg tega vam naši-integrirani postopki ERP zagotavljajo natančne dobavne roke in vso dokumentacijo, ki jo potrebujete za nemoten postopek carinjenja.
Povežite se z našo tehnično prodajno ekipo še danes, da se pogovorite o svojih posebnih zahtevah po katodni zaščiti. Pišite nam nasales@navititanium.comin odkrijte, kako lahko NAVI Titanium napredne rešitve mmo titanove anode zaščitijo vaše dragocene dobrine v prihodnjih desetletjih.
Reference
1. Morgan, J. (1990). Katodna zaščita (2. izd.). Houston: NACE International.
2. Baeckmann, W., Schwenk, W. in Prinz, W. (1997). Priročnik katodne zaščite pred korozijo: Teorija in praksa procesov elektrokemijske zaščite (3. izdaja). Houston: Gulf Publishing Company.
3. Comninellis, C. in Chen, G. (2010). Elektrokemija za okolje. New York: Springer Science & Business Media.
4. Revie, RW in Uhlig, HH (2008). Korozija in nadzor korozije: Uvod v znanost in tehniko korozije (4. izdaja). Hoboken: John Wiley & Sons.
5. Riemer, DP, in Oražem, ME (2005). Matematični model za katodno zaščito dna rezervoarjev. Znanost o koroziji, 47(3), 849-868.
6. Trasatti, S. (2000). Elektrokataliza: Razumevanje uspeha DSA. Electrochimica Acta, 45 (15-16), 2377-2385.
