Naučite se izbrati atitanova anodna palicaglede na substrat, prevleko MMO, aktivno območje, gostoto toka, okolje uporabe, povezavo in življenjsko dobo. NAVI Titanium ponuja anodne palice-na osnovi titana po meri za elektrokemične in katodne zaščitne sisteme.
Titanova anodna palica
1.Specifikacija
Splošne oblike: plošča, palica, mreža, cev ali prilagoditev
Prevleka: klasična formula IrO2-Ta2O5, Ru-Ir, Pt ali prilagoditev
Elektrokemična reakcija: reakcija sproščanja kisika/klora/vodika
Notranja koda: NAVI-1-011
Blagovna znamka: NAVI Titanium®
Osnovni material: čisti titan Gr1
Napredna področja NAVI: PEM, PCB, čiščenje odpadne vode itd.
2. Vodnik za nakup
(1) Postopek
NAVI Titanium (od leta 2008) lahko obdeluje po vaših načrtih
(2) Brezplačni vzorec
Brezplačni vzorec NAVI Titanium za splošne specifikacije
(3) Tehnološka podpora
Profesionalna storitev-za-eno, oblikovanje brezplačno, dobrodošli, da nas kontaktirate

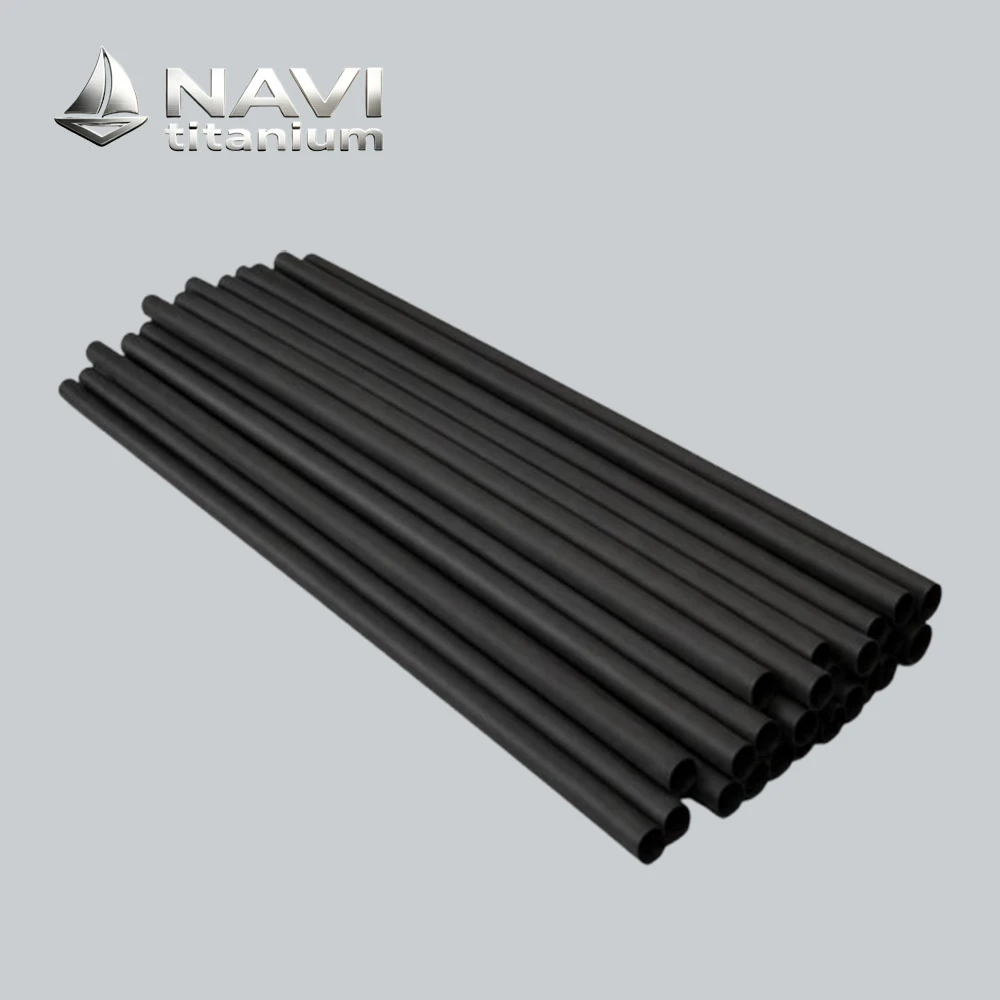

1. Kaj je titanova anodna palica?
Titanova anodna palicaje cilindrična elektroda, izdelana iz titanovega substrata in prevlečena z elektrokemično aktivnim premazom. V številnih industrijskih aplikacijah je titanov substrat zaščiten s prevleko iz mešanega kovinskega oksida (MMO), ki omogoča, da palica deluje kot dimenzijsko stabilna anoda.
Titanov substrat zagotavlja mehansko trdnost in odpornost proti koroziji, medtem ko funkcionalna prevleka določa elektrokemično obnašanje, primernost reakcije, izhodni tok in pričakovano življenjsko dobo.
| del |
|
|
| Substrat |
|
Zagotavlja mehansko podporo in odpornost proti koroziji |
| Aktivni premaz | Ru-Ir, Ir-Ta ali drugi sistemi MMO | Zagotavlja elektrokemijsko aktivnost |
| Telo palice | Trdna cilindrična oblika | Zagotavlja kompaktno aktivno površino |
| Povezava | Navoj / kabel / terminal / jeziček |
|
| Območje tesnjenja | Epoksi/toplotno-krčenje/specifično tesnjenje-za projekt | Ščiti električni priključek |
| Montaža | Navojne, obešene, vstavljene ali-vgrajene | Ustreza instalacijskemu sistemu |
Titan je običajno izbran kot substrat, ker lahko osnovni material ohrani svojo dimenzionalno obliko v številnih elektrokemičnih delovnih pogojih, hkrati pa zagotavlja primerno površino za aktivni premaz.
Končne zmogljivosti pa ne določa le titanov substrat. Formulacija prevleke, obremenitev prevleke, aktivno območje, gostota toka in delovno okolje je treba oceniti skupaj. NAVI Titanium lahko dobavi anodne palice na osnovi titana- glede na zahtevani premer, dolžino, prevleko, aktivno območje, povezavo in konfiguracijo namestitve.
2. Zakaj izbrati?
Anoda v-obliki palice je še posebej uporabna, kadar oprema zahteva kompaktno cilindrično elektrodo namesto velike ravne ali mrežaste aktivne površine.
Ko je konfiguracija palice smiselna
| Zahteva | Zakaj je lahko paličasta anoda primerna |
| Omejen prostor za namestitev | Cilindrična geometrija zavzame razmeroma malo prostora |
| Lokaliziran tokovni izhod | Aktivno območje je mogoče koncentrirati vzdolž določene dolžine |
| Majhne elektrokemične celice | Enostavna namestitev znotraj kompaktne opreme |
| Integracija opreme | Premer in dolžino je mogoče prilagoditi obstoječim odprtinam |
| Navojna namestitev | Konci palic so lahko izdelani za mehansko pritrditev |
| Namestitev s kablom- | Primeren za daljinski priključek na napajanje |
| Katodna zaščita | Lahko zagotovi nadzorovan tok izbranim zaščitenim območjem |
| Zamenjava OEM | Premer, dolžina in povezava lahko sledijo obstoječemu vzorcu |
Kupci naj ocenijo:
Uporaba → Okolje → Reakcija → Zahtevani tok → Aktivno območje → Gostota toka → Prevleka → Povezava → Načrtovana življenjska doba
To preprečuje pogosto napako pri izbiri anode samo glede na fizične dimenzije.
3. Oblike titanovih anodnih palic
| Oblika palice |
|
|
| Standardna palica |
|
Splošna elektrokemijska oprema |
| Navojna palica |
|
Zamenljiva ali fiksna namestitev |
| Kabel-Končna palica | Kabel pritrjen na elektrodo | ICCP in oddaljena namestitev |
| Končna palica | Električni terminal vgrajen v konec |
|
| Podaljšana palica |
|
|
| Kratka palica |
|
|
| Palica-na osnovi risbe | Izdelano po inženirski risbi | OEM in nadomestni projekti |
Ni nujno, da so premer palice, skupna dolžina in prevlečena dolžina enaki obstoječi elektrodi stranke. Oceniti jih je treba glede na zahtevano moč toka, razpoložljiv prostor za namestitev in pogoje delovanja.
4. Primerjava prevleke titanove anode
Premaz je eden najpomembnejših dejavnikov pri izbirititanova anodna palica.
Različne elektrokemijske reakcije zahtevajo različne katalitične lastnosti. Zato je treba premaz izbrati glede na kemijo elektrolita, vrsto reakcije, gostoto toka, temperaturo in zahtevano življenjsko dobo.
| Sistem premazov |
|
|
| Ru-Ir premaz |
|
Klorid{0}}vsebujoči elektroliti, dezinfekcija, elektroliza |
| Ir-Ta premaz |
|
Priprava vode, elektrokemijska oksidacija, izbrani sistemi CP |
| Premaz na osnovi Pt- |
|
Specializirane elektrokemijske aplikacije |
| Drugi sistemi MMO |
|
|
| Pri izbiri premaza je treba razmisliti | |
| Parameter | Zakaj je pomembno |
| elektrolit | Določa kemično združljivost |
| Koncentracija klorida | Vpliva na reakcijo in izbiro premaza |
| pH | Vpliva na elektrokemične pogoje delovanja |
| Temperatura | Lahko vpliva na porabo premaza in reakcijsko kinetiko |
| Gostota toka | Neposredno vpliva na zahteve glede obremenitve aktivnega premaza |
| Glavna reakcija | Določa ustrezen katalitični sistem |
| Zahtevana življenjska doba | Vpliva na formulacijo premaza in obremenitev |
Pomembno:Univerzalno "najboljšega" premaza ni. Pravilen premaz je tisti, ki se ujema z dejanskim elektrokemičnim okoljem.
5. Kako izbrati pravo titanovo anodno palico?
Izbira atitanova anodna palicabi morali začeti s pogoji delovanja in ne samo z dimenzijami palice. Ustrezna elektroda je določena z razmerjem med aplikacijo, elektrolitom, zahtevanim tokom, aktivnim območjem, sistemom prevleke in načinom namestitve.
1. korak: Določite aplikacijo
Najprej določite, kaj naj bi anoda naredila.
Pogoste aplikacije vključujejo:
- Navdušena-tokovna katodna zaščita
- Obdelava vode
- elektroliza
- Elektrokemijska oksidacija
- Dezinfekcija
- Zaščita izmenjevalnika toplote
- Zaščita kondenzatorja
- Zaščita procesne posode
- OEM oprema
- Nadomestni projekti
Različne aplikacije lahko zahtevajo različne sisteme premazov in delovne parametre, tudi če je fizična oblika elektrode videti podobna.

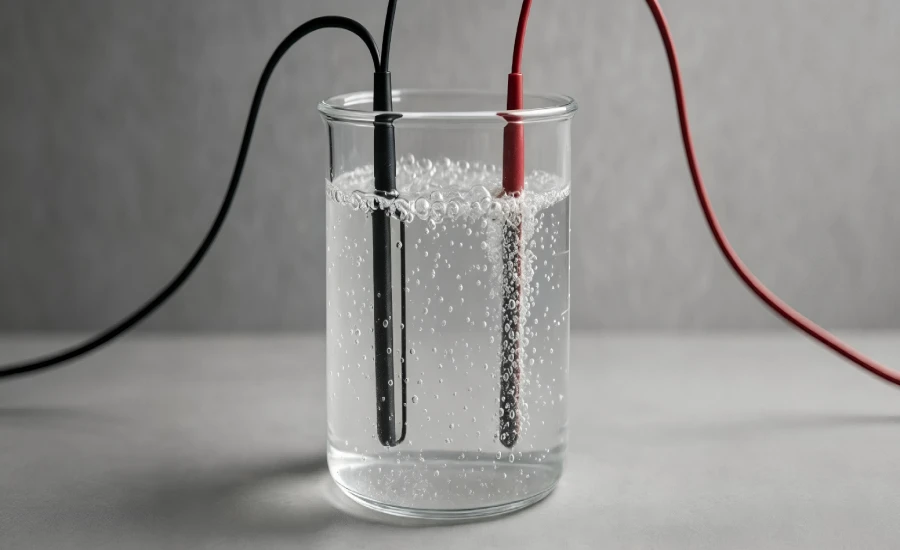

2. korak: Preverite operacijsko okolje
Elektrolit neposredno vpliva na izbiro premaza in pričakovano življenjsko dobo.
Pri aplikacijah-na osnovi vode upoštevajte:
Sladka voda / slana voda / morska voda / kemični elektrolit
Ključne informacije vključujejo:
- Sestava elektrolitov
- Koncentracija klorida
- pH
- Temperatura
- Prevodnost
- Pretočni pogoji
- Obratovalni čas
Za katodno zaščito-na podlagi tal je treba upoštevati tudi upornost tal in pogoje zasipanja.

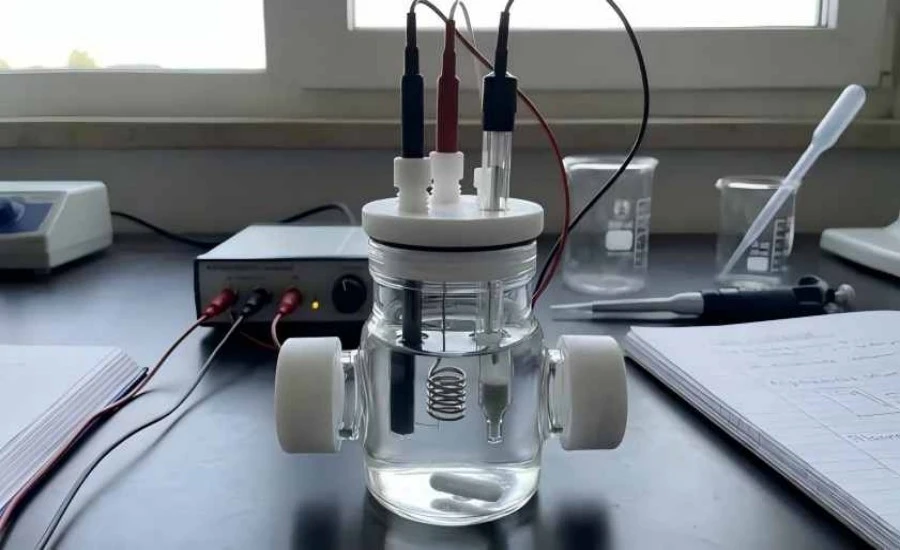

3. korak: Določite električne zahteve
Zahtevani tok je še en pomemben izbirni parameter.
Večja palica ne pomeni samodejno boljše zmogljivosti. Aktivna površina mora ustrezati zahtevanemu toku in dovoljeni gostoti toka.
Osnovno izbirno razmerje lahko razumemo kot:
Zahtevani tok → Aktivno območje → Trenutna gostota → Sistem premazov → Pričakovana življenjska doba
Če je zahtevani tok znan, lahko NAVI Titanium oceni ustrezno aktivno dolžino, premer palice in konfiguracijo prevleke.
4. korak: potrdite fizične dimenzije
Ko so določene operativne zahteve, določite:
- Premer palice
- Celotna dolžina
- Prevlečena dolžina
- Aktivno območje
- Položaj povezave
- Prostor za namestitev
Za nadomestne projekte lahko stranke zagotovijo obstoječo anodo, risbo ali informacije o dimenzijah. To olajša natančno reprodukcijo zahtevane konfiguracije.
5. korak: Izberite premaz
Prevleko je treba izbrati glede na prevladujočo elektrokemijsko reakcijo in delovno okolje.
npr.Ru-Ir MMOlahko pride v poštev za aplikacije, ki vključujejo elektrokemične reakcije,-povezane s klorom, medtem koTo je MMOje mogoče upoštevati za-razvoj-aplikacije, usmerjene v kisik, in izbrana zahtevna okolja.
Končna izbira mora temeljiti na dejanskem elektrolitu in delovnih parametrih in ne samo na imenu premaza.

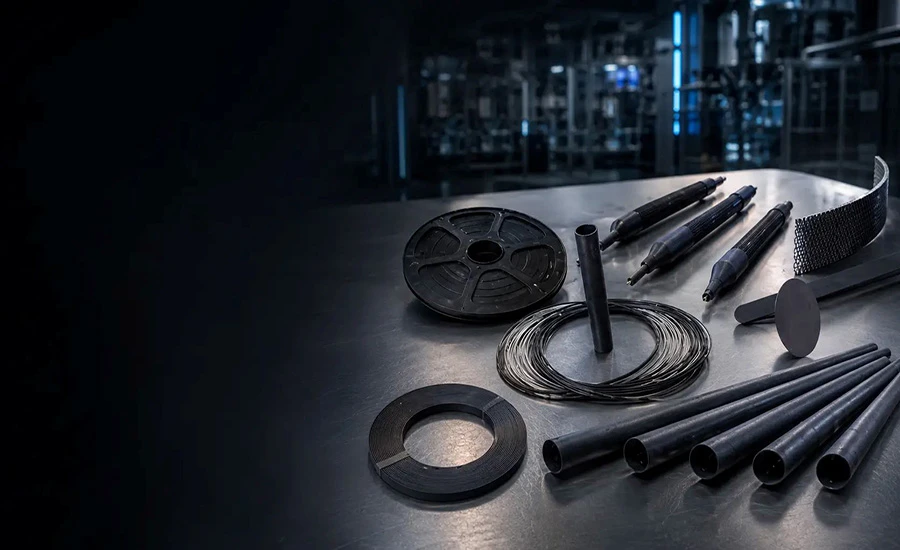

6. Kje se uporabljajo titanove anodne palice?
Industrijski kupci pogosto zahtevajo elektrodo, ki ustreza obstoječemu sistemu, namesto splošne standardne velikosti.
NAVI Titanium lahko prilagodititanova anodna palicaglede na tehnične zahteve kupca.

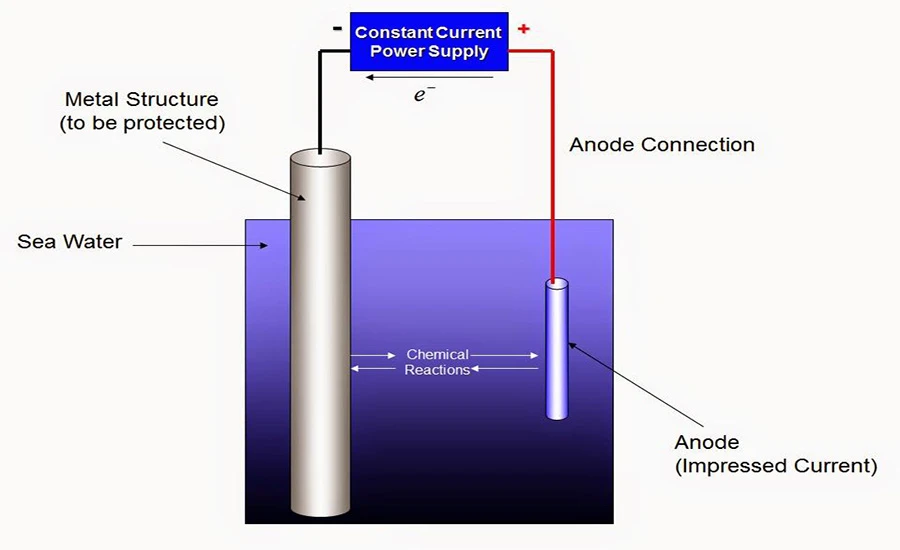

Katodna zaščita
Titanove palice, prevlečene z MMO-, je mogoče uporabiti kot anode za vtisnjen{1}}tok za zaščito prevodnih struktur pred korozijo.
Tipične aplikacije vključujejo:
Toplotni izmenjevalci
Kondenzatorji
Procesne posode
Hladilni sistemi
Rezervoarji za vodo
Izbrani morski ali morski sistemi
Konfiguracija anode je običajno določena z zahtevanim tokom, zaščiteno površino, prevodnostjo elektrolita in ciljno življenjsko dobo.
Priprava in dezinfekcija vode
Palične anode je mogoče vgraditi tudi v kompaktno elektrokemično opremo za čiščenje vode.
Njihova cilindrična oblika omogoča, da se aktivna površina namesti znotraj relativno majhne reakcijske komore. Izbira premaza je odvisna od predvidene elektrokemične reakcije in kemije vode.
Elektroliza in elektrokemični sistemi
V elektroliznih sistemih anoda neposredno sodeluje pri elektrokemični reakciji. Zato je treba premaz izbrati glede na elektrolit in predvideno reakcijo.
Za opremo OEM se palica lahko izdela glede na razpoložljive dimenzije komore, zahtevano aktivno površino in električno povezavo.
| Tipično ujemanje aplikacij | |
| Aplikacija | Glavni premisleki pri izbiri |
| Katodna zaščita | Tok, elektrolit, zaščiteno območje, načrtovana življenjska doba |
| Zaščita izmenjevalnika toplote | Kemija vode, prostor za namestitev, tok |
| Sistemi za morsko vodo | Slanost, temperatura, gostota toka |
| Priprava vode |
|
| elektroliza | Reakcija, gostota toka, premazni sistem |
| Zamenjava OEM | Risba, vzorec, mere, povezava |

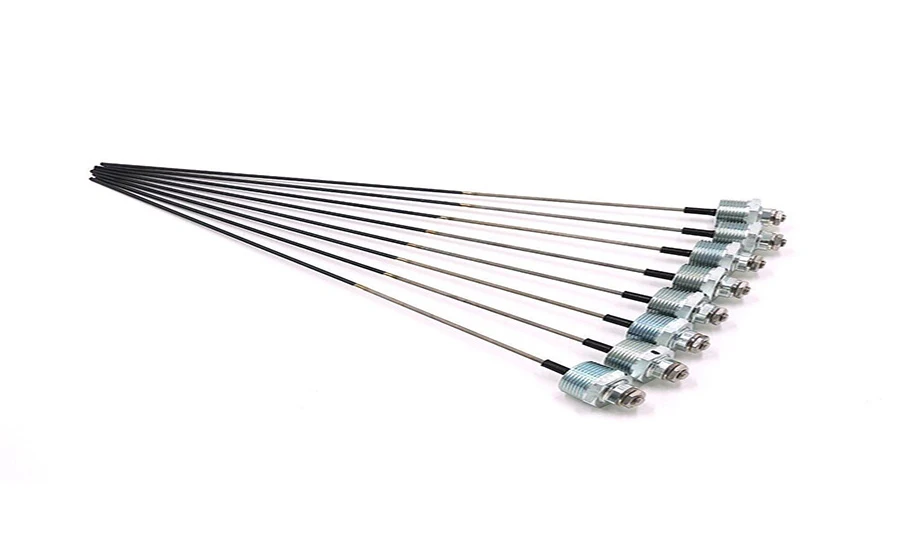

7. Kako lahko prilagodite titanovo anodno palico?
Industrijski kupci pogosto zahtevajo elektrodo, ki ustreza obstoječemu sistemu, namesto splošne standardne velikosti.
NAVI Titanium lahko prilagodititanova anodna palicaglede na tehnične zahteve kupca.
Dimenzijska prilagoditev
Osnovne dimenzije se lahko spreminjajo glede na prostor namestitve:
Premer → Celotna dolžina → Prevlečena dolžina → Aktivna površina
Prevlečena dolžina se lahko tudi razlikuje od celotne dolžine palice, če mora biti le del elektrode elektrokemično aktiven.

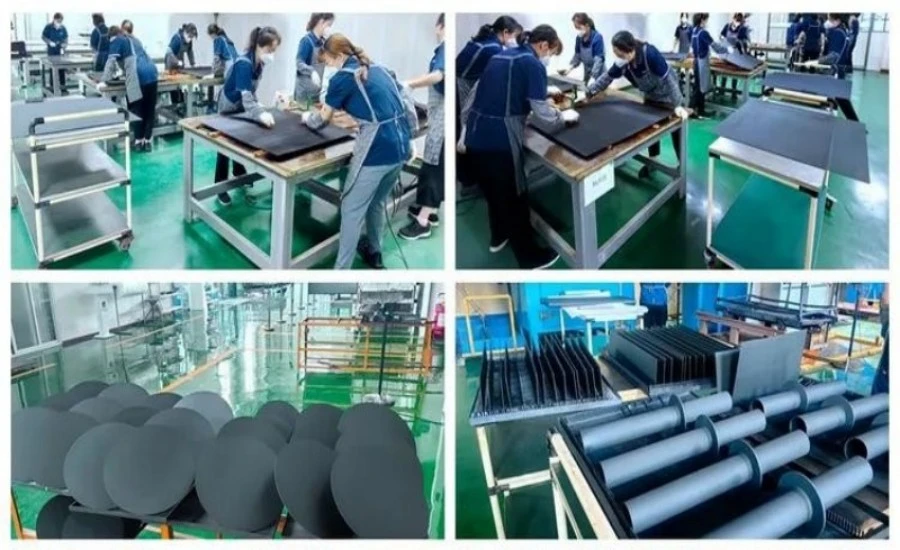

Prilagajanje premaza
Glede na aplikacijo lahko NAVI Titanium oceni različne sisteme premazov in zahteve glede obremenitve premazov.
Pri izbiri lahko upoštevate:
- Kemija elektrolitov
- Ciljna reakcija
- Gostota toka
- Temperatura
- Obratovalni čas
- Zahtevana načrtovana življenjska doba
Prilagajanje povezave
Električna povezava je še posebej pomembna za OEM in nadomestne projekte.
Razpoložljive konfiguracije lahko vključujejo:
- Navojna povezava
- Kabelska povezava
- Terminalna povezava
- Končaj povezavo
- Povezava-specifična za projekt
Položaj priključka, specifikacijo navoja, dolžino kabla in razporeditev tesnil je mogoče prilagoditi glede na zahteve za namestitev.
Prilagoditev na podlagi-risbe ali vzorca
Za stranke, ki zamenjajo obstoječo elektrodo, je najlažji pristop pogosto zagotoviti:
- Obstoječa anoda / vzorec → Risba → Podatki o delovanju → Ocena titana NAVI → Proizvodnja
Fotografije so lahko priložene tudi kot začetna referenca, medtem ko so za natančno reprodukcijo zaželene dimenzijske risbe ali fizični vzorci.
