Začenši z dejansko aplikacijo
Izbira poroznega kovinskega filtra se mora začeti z aplikacijo in ne z vnaprej določenim materialom ali velikostjo por. V tem inženirskem primeru je bila začetna zahteva razviti filtrirno komponento za integracijo v industrijsko opremo, kjer so bile razpoložljive informacije omejene na predvideno funkcijo filtracije in splošne pogoje delovanja. NAVI Titanium je najprej pregledal procesno okolje, filtriran medij, pričakovan pretok, delovno temperaturo, tlak in prostor za namestitev. Ti dejavniki pomagajo ugotoviti, ali je pra-sintrana komponenta primerna in katero načrtovalsko pot je treba upoštevati. Namesto da bi nemudoma priporočili standardni izdelek, je inženirska ekipa zahteve aplikacije pretvorila v več tehničnih parametrov za nadaljnjo oceno. Ta pristop zmanjša tveganje pri izbiri filtra samo na podlagi nazivne natančnosti filtracije. Za projekte B2B je razumevanje, kako bo komponenta dejansko delovala znotraj opreme, pogosto prvi korak k praktični in izdelljivi rešitvi filtracije.
Določitev zahteve za filtracijo
Zahtevana stopnja filtracije
Stopnja filtracije, na primer 10 μm, določa ciljno velikost delcev, ki naj bi jih filter zadržal.
01
Hitrost pretoka
Zahtevana stopnja pretoka vpliva na potrebno površino filtracije in lahko vpliva na izbrano strukturo por in velikost komponente.
02
Značilnosti delcev
Velikost delcev, koncentracija, oblika in porazdelitev lahko vplivajo na obnašanje filtracije in jih je treba upoštevati skupaj z nominalno oceno.
03
Tlak in padec tlaka
Delovni tlak in sprejemljiva izguba tlaka sta pomembna pri določanju ustrezne strukture in prepustnosti filtra.
04
Integracija opreme
Za komponente po meri je treba pri končni izbiri upoštevati tudi dimenzije, prostor za namestitev, geometrijo in možnost izdelave, ne pa le stopnje filtracije.
05
Izbira ustrezne kovine
NAVI Titanium oceni filtrirani medij, temperaturo, tlak, korozijsko okolje in mehanske pogoje, preden priporoči material. Izbira temelji na dejanskih operativnih zahtevah in ne zgolj na izbiri najpogosteje uporabljenega materiala.
| Material | Ključne prednosti | Primerni premisleki |
| Nerjaveče jeklo 316L | Dobra odpornost proti koroziji, trdnost in prilagodljivost izdelave | Splošna industrijska filtracija in zahtevna tekoča okolja |
| Titan | Lahka in močna odpornost na specifična korozivna okolja | Aplikacije, ki zahtevajo majhno težo ali povečano odpornost proti koroziji |
| Nikelj | Dobra kemična odpornost in visoka{0}}temperaturna zmogljivost | Kemična obdelava in zahtevni pogoji delovanja |
| Zlitine-na osnovi niklja | Odlična odpornost na agresivne medije in povišane temperature | Močno korozivne ali visoko{0}}temperaturne aplikacije |
Izbira geometrije filtra

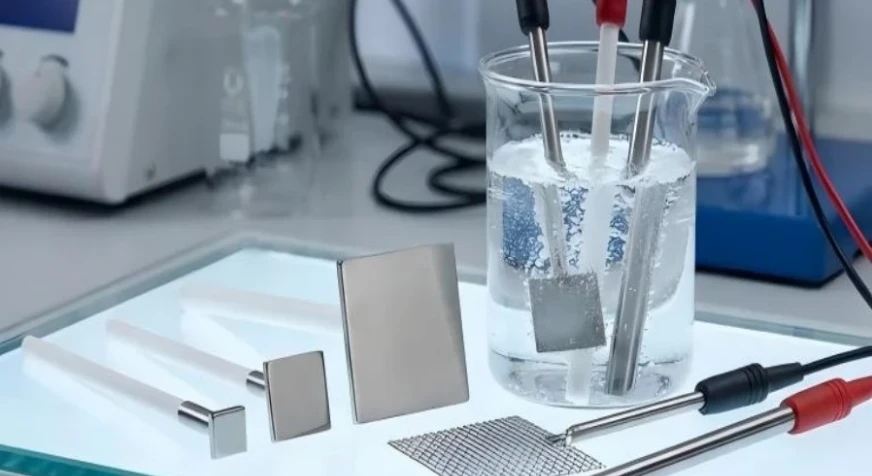

Po določitvi zahtev glede materiala in filtracije je naslednji dejavnik fizična struktura komponente. Sintrano porozno kovino je mogoče izdelati v različnih oblikah, vključno z diski, ploščami, cevmi, palicami, pokrovi in drugimi prilagojenimi geometrijami. Ustrezna oblika je odvisna od postavitve opreme, razpoložljivega prostora za namestitev, območja filtracije, smeri pretoka, načina tesnjenja in zahtev glede povezave. Disk je lahko primeren, če oprema zagotavlja definiran krožni položaj vgradnje, medtem ko lahko cevasta struktura nudi večjo učinkovito filtrirno površino v kompaktnem prostoru. Pri opremi po meri bo morda morala geometrija slediti obstoječemu ohišju in ne standardni velikosti iz kataloga. NAVI Titanium lahko pregleda risbe strank, vzorce, dimenzije ali druge razpoložljive reference, da določi strukturo, ki jo je mogoče izdelati. Če filter obravnavamo kot del celotne opreme in ne kot izolirano komponento, lahko postopek izbire bolje podpira namestitev in kasnejšo integracijo opreme.
Ko so aplikacija, material in geometrija ovrednoteni, je treba preostale specifikacije uskladiti v en izvedljiv dizajn. Ključni parametri lahko vključujejo velikost por, poroznost, debelino, dimenzije, prepustnost, zahteve glede tlaka in delovno temperaturo. Te vrednote so medsebojno povezane in ne neodvisne. Na primer, spreminjanje debeline ali poroznosti lahko vpliva na značilnosti pretoka, medtem ko lahko spreminjanje splošnih dimenzij vpliva na razpoložljivo filtrirno območje. NAVI Titanium torej pregleda celotno specifikacijo pred proizvodnjo, namesto da potrdi vsak parameter posebej. V prilagojenem projektu lahko inženirska ekipa preveri tudi tolerance, stanje površine, odprtine, območja vgradnje ali zahteve za sekundarno obdelavo, kadar te podrobnosti vplivajo na integracijo opreme. Ta korak pretvori splošno povpraševanje po nakupu v jasno opredeljeno proizvodno specifikacijo. Za kupce zagotavlja tudi bolj zanesljivo osnovo za primerjavo ponudb, ker je mogoče različne dobavitelje nato oceniti glede na iste tehnične zahteve in ne le glede na nominalno velikost por ali kakovost materiala.
Ravnovesje med zmogljivostjo in možnostjo izdelave
Inženirsko načelo: Cilj ni ustvariti najbolj zapleten filter, temveč razviti komponento, ki izpolnjuje zahteve aplikacije, hkrati pa je praktična za izdelavo in integracijo. To je še posebej pomembno za projekte OEM, ki vključujejo omejen prostor za namestitev ali ne-standardne zasnove komponent.
| Inženirski dejavnik | Kaj ocenjuje NAVI Titanium |
| Dimenzije | Preveri, ali so predlagana dolžina, premer, debelina in tolerance primerni za stabilno proizvodnjo in integracijo opreme. |
| Material | Potrjuje, ali je izbrana kovina združljiva z zahtevanimi pogoji oblikovanja, sintranja, strojne obdelave in delovanja. |
| Struktura por | Pregleduje velikost por in porozno strukturo za uravnoteženje filtracijskih zahtev s prepustnostjo in trdnostjo komponente. |
| Zahteve za obdelavo | Preden potrdi končno zasnovo, oceni zahteve za oblikovanje, sintranje, strojno obdelavo in sekundarno obdelavo. |
| Integracija opreme | Upošteva prostor za namestitev, geometrijo komponent, zahteve za montažo in vmesnike z opremo stranke. |
| Izvedljivost proizvodnje | Opredeljuje morebitne proizvodne omejitve na stopnji inženiringa, da zmanjša nepotrebne spremembe načrta in zagotovi dosledno proizvodnjo. |
Od inženirskih zahtev do končne izbire
Po pregledu aplikacije in tehničnih parametrov lahko inženirska ekipa vzpostavi popoln izbor, namesto da priporoči izdelek na podlagi ene specifikacije. Tipična končna konfiguracija lahko združuje izbrano kakovost kovine, stopnjo filtracije, geometrijo komponent, debelino, mere in druge zahteve glede na pogoje opreme. Na primer, projekt lahko na koncu zahteva prilagojen disk iz sintrane kovine 316L z določeno stopnjo filtracije in posebnimi dimenzijami za neposredno integracijo opreme. Pomembno je, da je ta konfiguracija rezultat več povezanih inženirskih odločitev in ne standardnega izdelka, izbranega iz kataloga. NAVI Titanium lahko podpira ta proces s pregledovanjem risb strank, vzorcev, tehničnih zahtev ali informacij o povratnih-meritvah, ko so na voljo. To omogoča nabavni skupini, da preide s splošne zahteve na jasno opredeljeno komponento, ki jo je mogoče ponuditi, izdelati, pregledati in dostaviti v skladu z dogovorjeno specifikacijo.
Zakaj je izbira-na podlagi inženiringa pomembna
Izbira filtra iz sintrane kovine samo glede na ceno, material ali nominalno stopnjo filtracije lahko povzroči težave, ko je komponenta končno nameščena v resnično opremo. Izbira, ki-temelji na inženirstvu, upošteva celotno razmerje med filtriranim medijem, delovnimi pogoji, materialom, strukturo in vmesnikom opreme. Kupcem omogoča tudi jasnejši način komuniciranja zahtev s proizvajalci in primerjave tehnično enakovrednih ponudb. NAVI Titanium pristopa k prilagojenim projektom poroznih kovin s tega vidika, pri čemer združuje znanje o materialih, proizvodnjo praškaste metalurgije, zmogljivosti strojne obdelave in-tehnično podporo, usmerjeno v uporabo. Cilj ni le dobaviti porozno kovinsko komponento, ampak pomagati definirati komponento, ki ustreza dejanskim zahtevam glede opreme kupca. Za skupine za nabavo lahko to naredi zgodnjo izbirno fazo učinkovitejšo in zmanjša kasnejše spremembe specifikacij, ki bi se jim lahko izognili. Ko so zahteve aplikacije jasno razumljene od začetka, je mogoče končno zasnovo filtra oceniti na podlagi praktičnih inženirskih premislekov in ne na podlagi enega parametra kataloga.
